DNSZ MP-04 nedvességszabályozó

1.A szabályozó a szárítótornyon elhelyezett érzékelők mért értékeit dolgozza fel a központi egységben elhelyezett ipari számítógép segítségével. Ennek megfelelően két jól elkülöníthető részből áll:

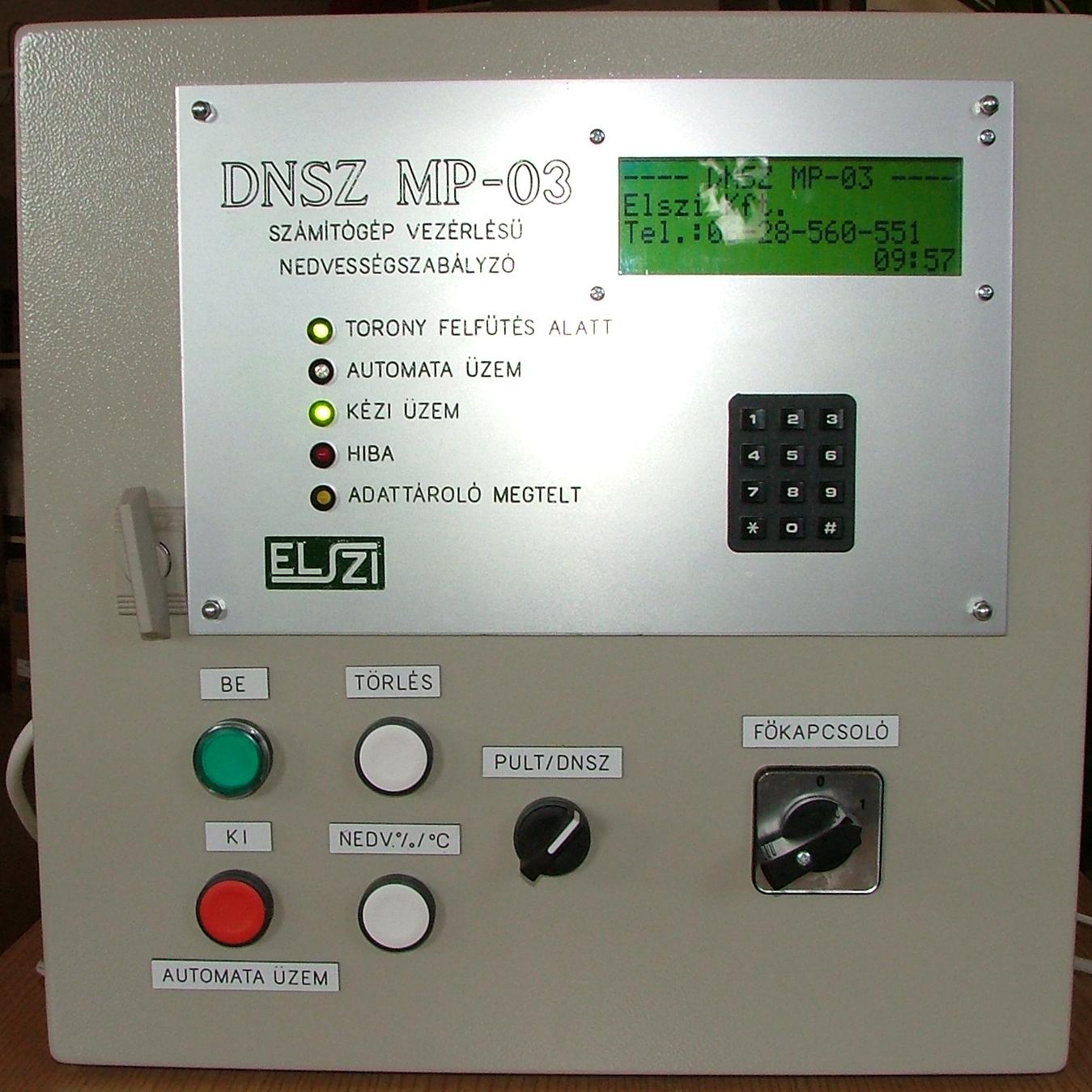

  • központiegység, a kezelőszerveket is tartalmazó központi egységből
  • és a mérési adatokat szolgáltató érzékelőkörből, mely több, egymástól független érzékelőből áll.



2.A központiegység utasítására az érzékelő a mért adatokat az összekötő kábelen elküldik, a központi egység fogadja az érkező jeleket, feldolgozza azokat, majd az eredménytől függően utasítja a végrehajtó egységet a szárítási folyamatba való beavatkozásra, vagy változatlanul hagyja a folyamatot.

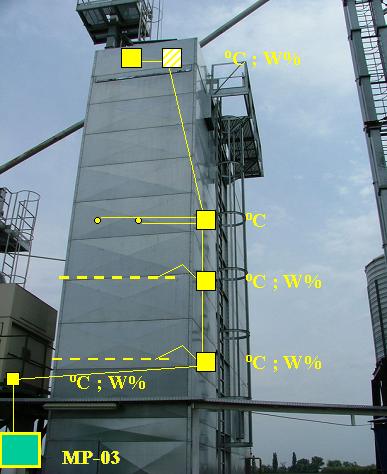

3.Az Érzékelő Kör (Ábra 2)

1. H1 - Bemenő fűtőközeg hőmérsékletét mérő érzékelők 1 db.
2. H2 - Kimenő oldali terményhőmérsékletet mérő érzékelők 2 db.
3. H3-H4-H5 - Nedvesség érzékelők hőérzékelői 3 db.
4. H6 - Külső levegő hőmérséklet érzékelő 1 db.
5. N1 - Bemenő termény nedvességmérő (opcionalis) 1 db.
6. N2 - Szárító zóna kontrol nedvességmérő 6-8 db.*
7. N3 - Kimenő termény nedvességmérő 6-8 db.*
8. P1 - Külső levegő páratartalom mérő 1 db.

* toronytípustól függően

4.Az érzékelők önálló távadókkal rendelkeznek, így a mérések adatformálása a mérés helyén történik, ami a rendszer zavarérzékenységét csökkenti.

5.Az érzékelők egykábeles rendszerben csatlakoznak (Ábra 2) a Központi Egységhez. Ugyancsak egykábeles rendszerrel kapcsolódik a beavatkozó a szárító vezérlőpultjához.
